•NAT 개념
- NAT(Network Address Translation)는 네트워크 주소 변환 기술입니다.
- NAT를 사용하는 이유는 대부분 사설 네트워크에 속한 여러 호스트가 하나의 공인 IP 주소를 사용하여 인터넷에 접속하기 위함입니다.
NAT 장점
1) 한정되어 있는(약 42억?개) 인터넷의 공인 IP 주소를 절약할 수 있다.
2) 인터넷(외부망)과 연결되는 사용자들의 사설망을 침입자들로부터 보호할 수 있다. (보안 강화)
•외부망과 사설망 사이에 방화벽(Firewall)을 설치하여 외부 공격으로부터 보호할 수 있다.
- 사설 ip가 공인 ip로 변환되어 외부로 나가기 때문에 외부에서는 사설에서 나가는 공인 ip만 보여진다.
![](https://blog.kakaocdn.net/dn/yHVlq/btsFjYpdDK6/9f2uX9XtDvnXp2Lt2utQ30/img.png)
![](https://blog.kakaocdn.net/dn/bBzwBD/btsFmlRtlEx/d3frBjcDkfzqwVtS6paKkk/img.png)

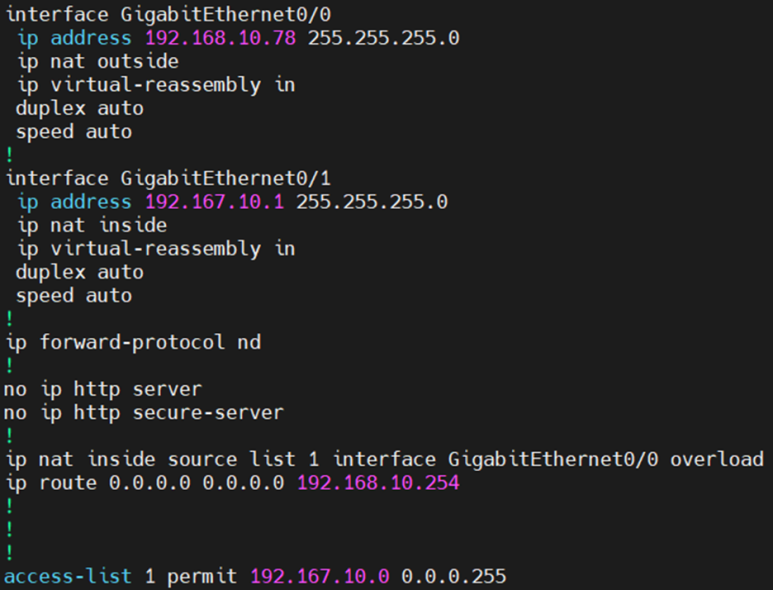

•Ip nat inside source list <ACL 번호> interface <인터페이스 이름> overload
•Overload:
동적 NAT를 활성화하는 옵션
•Access-list <ACL 번호> permit <출발지 주소> <와일드 마스크>
•192.167.10.0/24 네트워크에 속해 있는 모든 ip를 giga0/0포트에서 nat 처리
![](https://blog.kakaocdn.net/dn/qtyr1/btsFmmizon1/LSUFEHhNnVRFSikuW98jQ1/img.png)

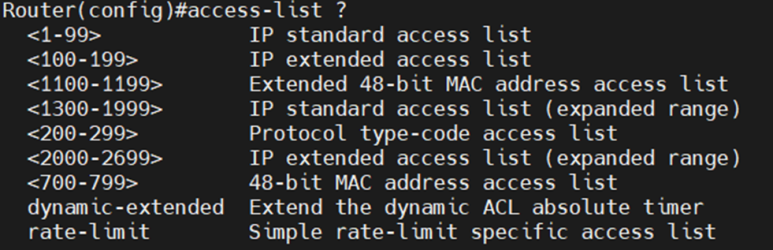

•ACL 정책
•<1-99> Standard = 출발지 기준 NAT 변환
•<100-199> Extended = 출발지, 목적지, 포트 번호 등 설정된 주소로 갈 때만 NAT 변환
ACL 정책 NAT 변환 시 주의사항
아래와 같이 설정하면 172.16.1.0/24 항목은 차단되지 않고 허용하게 된다.
#access-list 55 permit [172.16.0.0] [0.0.255.255]
#access-list 55 deny [172.16.1.0] [0.0.0.255]
아래와 같이 설정해야 172.16.1.0/24 항목을 올바르게 차단할 수 있다.
#access-list 55 deny [172.16.1.0] [0.0.0.255]
#access-list 55 permit [172.16.0.0] [0.0.255.255]
차단할 항목을 먼저 설정한다.

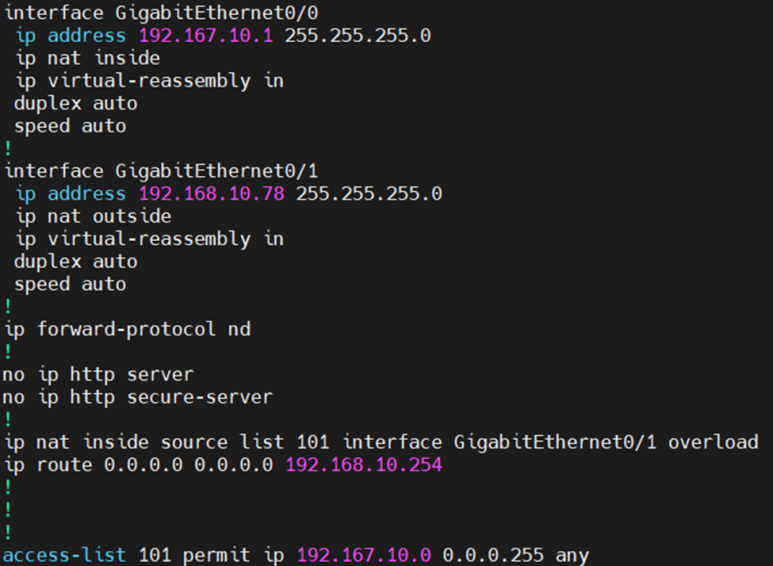

ACL extended
![](https://blog.kakaocdn.net/dn/cbqt3b/btsFmjTG3Wt/o5dYf0YiVjosKMt2J9hK3k/img.png)
SNAT 변환
![](https://blog.kakaocdn.net/dn/cqGZt6/btsFjXw9m5B/5Jj5yAsLTUvrC6tjqeiR5k/img.png)

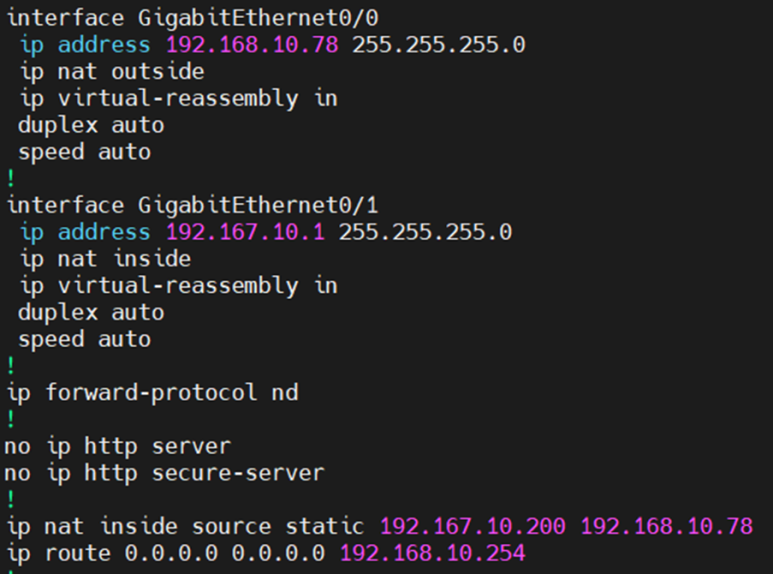

•Static Nat를 통한 Nat 설정
•ip nat inside static <내부 IP 주소> <외부 IP 주소>
•192.167.10.200 <내부 IP>와
192.168.10.78 <외부 IP>를
1:1로 매핑

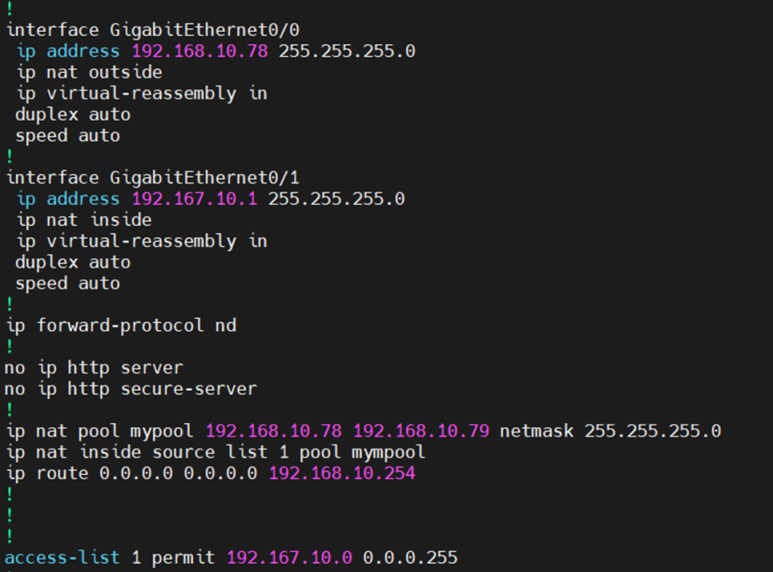

Pool NAT 변환
1) Pool 생성
ip nat pool mypool 192.168.10.78 192.168.10.79 netmask 255.255.255.0
2) ACL 생성
access-list 1 permit 192.168.10.78 0.0.0.2
3) NAT 설정
ip nat inside source list 1 pool mypool
4) 확인
show ip nat translations
위의 설정을 통해 192.167.10.0/24 네트워크의 모든 호스트는 192.168.10.78 ~ 192.168.10.79 까지의 공인 IP 주소로 변환되어 외부망에 접속가능하다.
![](https://blog.kakaocdn.net/dn/buRDtn/btsFlWxIjuF/SqW1SfQW0fRMy0KnsCr5P1/img.png)
