[Cisco] Switch Config

구현 항목

​

1.스위치 IP 셋팅 IP 대역 C클라스 임의의 대역으로 설정하고 스위치 IP는 10번으로 설정한다.

​

2.Username password 설정 ex) root/root1234

​

3.Enable password 설정 ex) root1234!

​

(2, 3 문항의 암호는 평문이 아닌 암호문으로 보여지게 함)

​

4.장비 ssh 설정 (ssh 접근은 가능하되 telnet 접근은 불가능하도록 설정)

​

5.장비 시간 변경

​

-대한민국 시간으로 변경

​

6.장비 로그 현재 장비 시간과 동일하게 나타나도록 설정

​

7.장비 접속 시 배너설정 (배너는 아래와 같이 설정)

​

#####################테스트####################

​

8.장비 G/W는 1번으로 설정하고 L3에 인터페이스 생성 후 서로 스위치 간 통신 확인

​

9.스위치에 노트북 연결하여 IP 100번을 주고 노트북에서 스위치로 SSH 접근 화면과

​

telnet 접근 화면 확인

​

​

1. 스위치 ip 셋팅 ip대역 c클라스 임의의 대역으로 설정하고 스위치 ip는 10번으로 설정

​

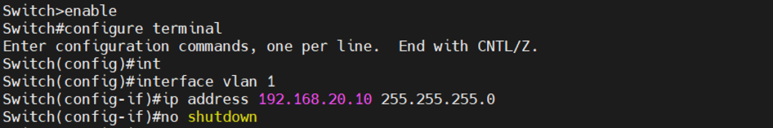

•Enable (관리자 모드 접속)

​

•Configure terminal (관리자 설정 모드 접속)

​

•Interface vlan 1 (인터페이스 vlan 1 접속)

*SWITCH의 기본 vlan은 1번으로 설정되어 있음.

​

•Ip address {192.168.20.10(임의 대역)

255.255.255.0(C클래스 서브넷) 설정}

​

•No shutdown (해당 인터페이스를 활성화) *항상 습관화 중요!!

​

2. Username password 설정

​

ex) root/root1234

​

3. ENABLE PASSWORD 설정

​

EX) ROOT1234!

​

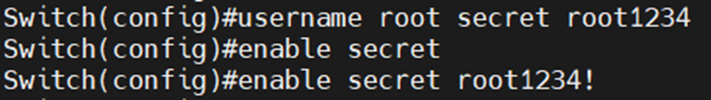

•Username root secret root1234

​

(원격 접속 시 사용자이름 root 패스워드(암호화) root1234로 설정)

​

•Enable secret root1234!

​

(enable 모드 접속 시 패스워드 root1234! 설정)

​

​

4. 장비 ssh 설정 (ssh 접근은 가능하고 telnet은 접근 불가능 하도록 설정)

​

•Line vty 0 4 {같은 라인의 원격 접속 사용자를 0~4(5명)로 설정}

​

•Transport input ssh (외부에서 해당 장비로 원격 접속 시 ssh 프로토콜만 허용)

​

​

5. 장비 시간 변경

​

•Clock timezone ROK 9 (장비 시간을 ROK 9으로 변경)

​

*ROK 9 = USA +9시간 = 대한민국 시간

​

​

6. 장비 로그 현재 장비 시간과 동일하게 나타나도록 설정

​

• service timestamps log datetime localtime msec

​

(오름차순)

​

(장비 로그 현재 장비 시간과 동일하게 나타나도록 설정)

​

•Service timestamps debug datetime localtime msec

​

(오름차순)

​

(장비 디버그 현재 장비 시간과 동일하게 나타나도록 설정)

​

​

7. 장비 접속 시 배너설정 배너는 아래와 같이 설정

​

(#########테스트#########)

​

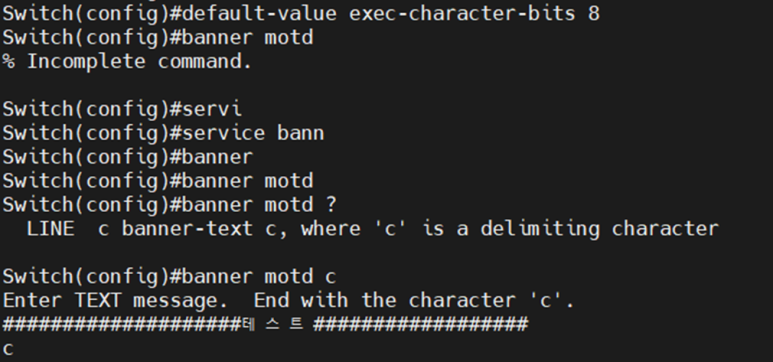

•Default-value exec-character-bits 8 (기본 설정 값에 한국어 문자를 추가함)

​

•Banner motd () 엔터 후 “입력할 텍스트 값”입력 후 () 엔터

​

(장비 접속 시 배너 상에 입력될 텍스트 값을 설정)

​

8. 장비 G/W는 1번으로 설정하고 L3에 인터페이스 생성 후 서로 스위치 간 통신 확인

​

•Ip default-gateway 192.168.20.1 (G/W 주소를

192.168.20.1 번으로 설정)

​

•L2 스위치 G/W 용도

- 원격지에서 장비 MGMT

​

​

9. 스위치에 노트북 연결하여 ip 100번을 주고 노트북에서 스위치로 ssh 접근 화면과

​

telnet 접근 화면 확인

​

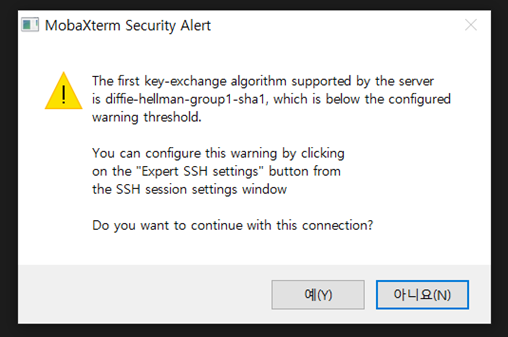

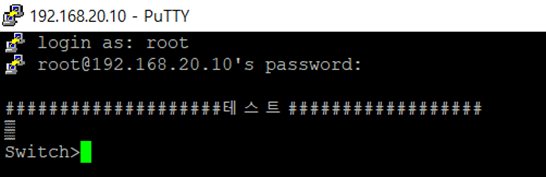

•ssh 프로토콜 접속 시

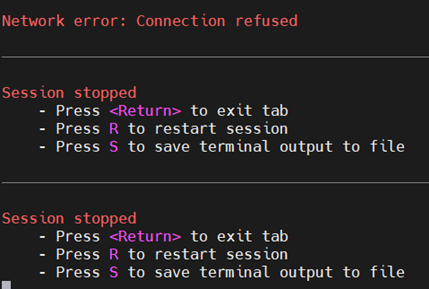

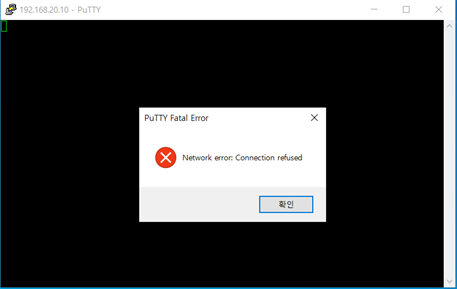

•telnet 프로토콜 접속 시

Line vty 0 15 라인 모두

transtport input ssh

​

​

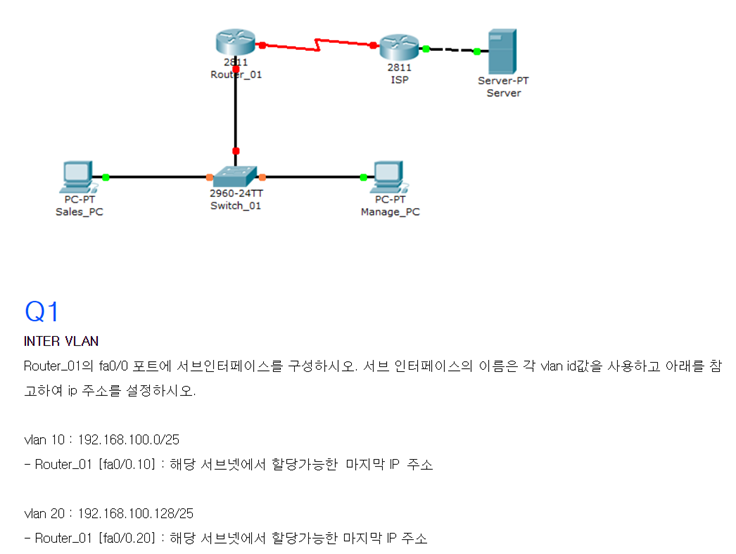

ROUTER 서브인터페이스를 통한 라우팅

​

​
